사용자 인터페이스: 레이아웃

레이아웃은 라이브 뷰에서 장치가 표시되는 방식을 결정합니다. 모니터링 스테이션의 벽면 디스플레이나 실외 카메라 전용 뷰와 같이 여러 카메라를 원하는 대로 배치하는 데 사용합니다. Agent DVR은 9개의 설정 가능한 뷰(서버 설정 - 사용자 인터페이스에서 수정 가능)를 제공하며, 각 뷰는 고유한 레이아웃을 가질 수 있습니다. 뷰를 선택하려면 라이브 뷰어 오른쪽 아래의 아이콘을 클릭합니다.

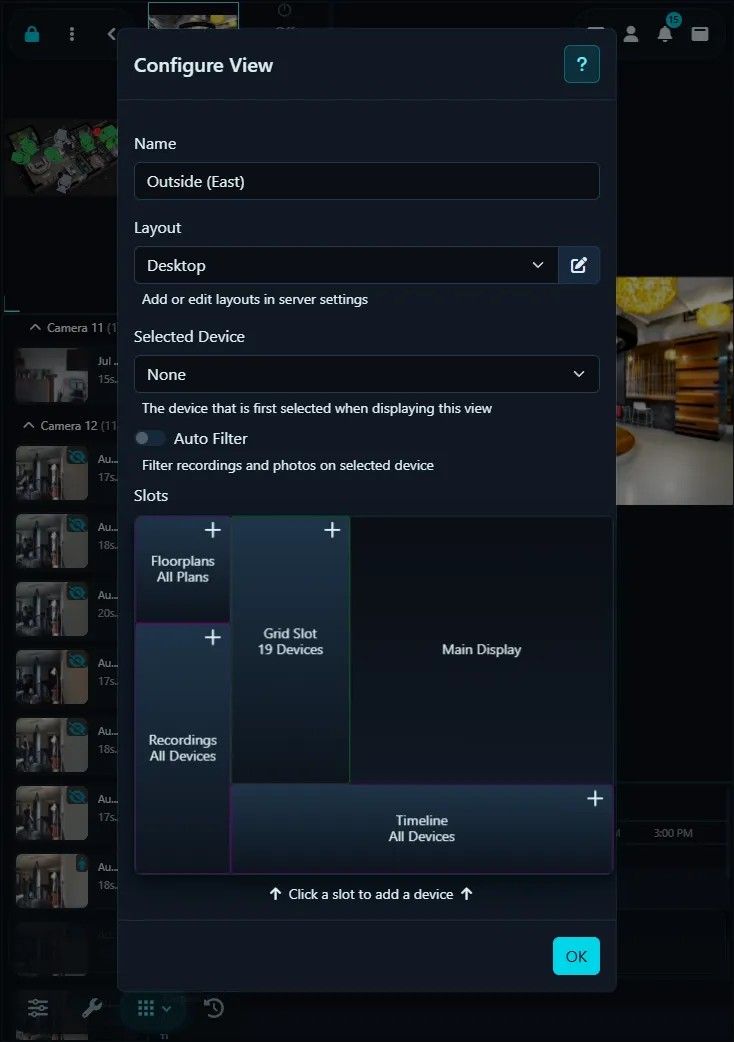

뷰를 선택한 후 라이브 뷰어 오른쪽 아래의 아이콘을 클릭하여 구성합니다.

• Name: "Outside Cameras"와 같이 뷰에 친숙한 이름을 지정합니다.
• Layout: 드롭다운에서 레이아웃을 선택합니다. 다양한 레이아웃이 제공되거나 직접 만들 수 있습니다.
• Selected Device: 이 뷰가 로드될 때 강조할 장치를 선택합니다.
• Auto Filter: 선택하면 녹화, 사진 및 타임라인 컨트롤이 선택한 장치의 내용만 표시하고 다른 적용된 필터는 무시합니다. 선택하지 않으면 일반 장치 필터가 적용됩니다.

레이아웃을 선택한 후 레이아웃 슬롯에 장치를 추가하기 시작할 수 있습니다. 슬롯의 유형을 나타내는 색상의 테두리가 지정되어 있습니다:

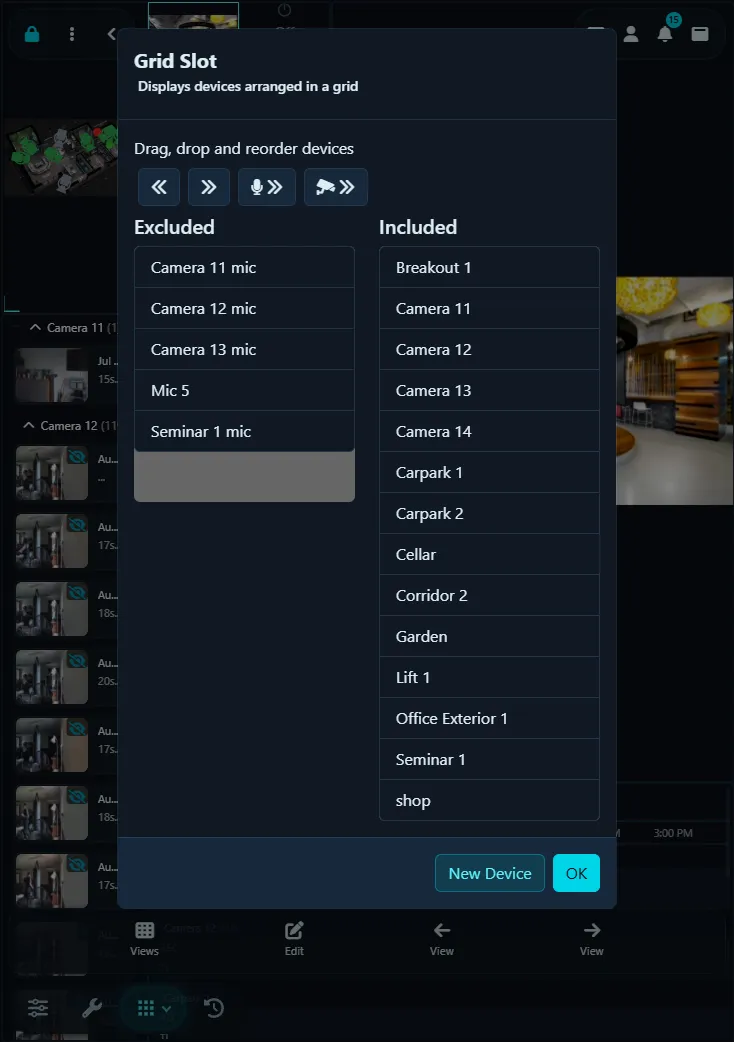

슬롯에 장치를 추가하려면 슬롯의 아이콘을 클릭합니다. 그러면 슬롯 구성 컨트롤이 열립니다.

슬롯을 구성하려면 왼쪽 열에서 포함할 장치를 오른쪽으로 끌어다 놓으세요. 오른쪽 열에서 장치의 순서를 변경하여 라이브 뷰어에 표시되는 방식을 변경할 수 있습니다.

또한, 이 패널에서 직접 새로운 장치를 추가할 수 있으며, 자동으로 이 슬롯에 포함됩니다.

모든 장치를 한 번에 슬롯으로 이동하거나 슬롯에서 모두 제거하려면 하단 컨트롤을 사용하세요.

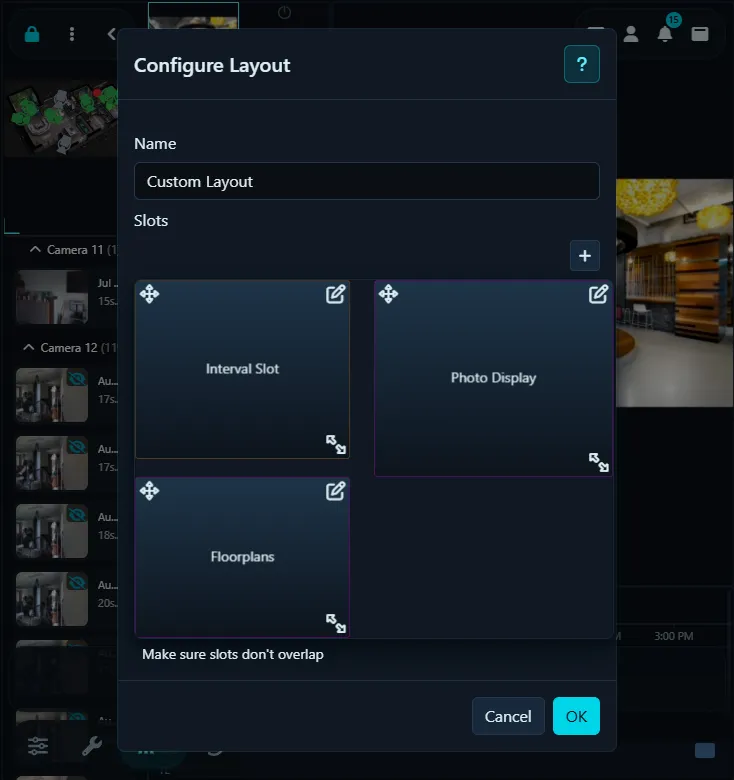

Agent에서 고유한 레이아웃을 만듭니다. 시작하려면 서버 메뉴 - 설정 - 레이아웃으로 이동합니다. 여기서 레이아웃을 추가, 편집 또는 삭제할 수 있습니다.

클릭하여 새 레이아웃을 추가합니다.

아이콘을 사용하여 레이아웃에 슬롯을 추가합니다. (기기는 나중에 라이브 뷰어를 통해 이 슬롯에 추가됩니다).

제어 버튼으로 슬롯을 클릭하고 드래그하고, 로 크기를 조정하며, 로 편집합니다.

슬롯을 추가하거나 편집하기 위해 클릭하면 슬롯 구성 제어가 열립니다:

• 슬롯 유형: 슬롯의 유형을 선택합니다 - 옵션은 위에 자세히 설명되어 있습니다.
• 간격: 여러 기기가 있는 슬롯의 경우, 이것은 기기 간 전환 지연(초 단위)을 설정합니다 (그리드 슬롯에는 적용되지 않음).
• 종횡비 최적화: 다양한 종횡비에 대해 그리드 레이아웃을 최적화하도록 조정합니다. 16:9 카메라의 경우 1.778을, 4:3 카메라의 경우 1.333을 사용합니다.
• 오프라인 건너뛰기: 슬롯에서 오프라인 제어를 제외합니다 (그리드 뷰에는 적용되지 않음).
• 기본 기기 표시: 다른 표시할 항목이 없을 때 첫 번째 활성화된 기기(모션 또는 경고 슬롯)를 표시합니다.

슬롯을 구성하고 OK를 클릭합니다. 슬롯을 제거하려면 삭제를 선택합니다.

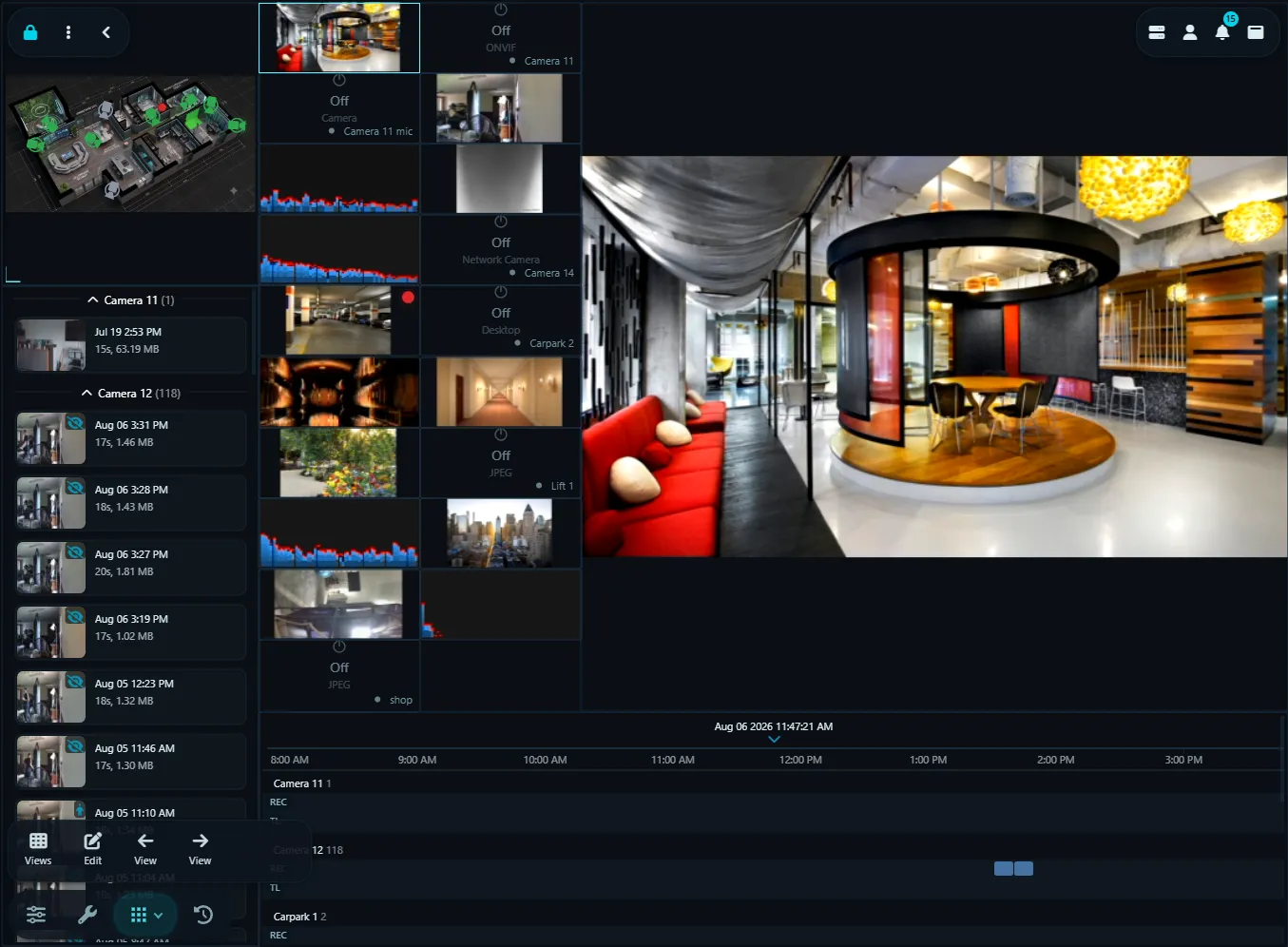

OK를 클릭하여 레이아웃을 저장합니다. 라이브 뷰어에서 새 레이아웃을 적용하려면 오른쪽 아래의 아이콘을 클릭하고 드롭다운에서 새 레이아웃을 선택합니다.

레이아웃을 내보내고 가져오려면 - 백업/복원 옵션을 사용하십시오.
